北方暖棚式牛舍平面設計圖紙（僅供參考）
養牛首先要從牛棚的設計開始做：
1根據不同情況牛棚建設用途設計出肉牛養殖場平面設計圖
1、牛舍尺寸。牛舍跨度（寬）6米，長度10米，共60平方米。牛舍屋脊高3.2米，前墻高1.4米，后墻高2米，均為清水墻。房脊垂直到地面至前墻間距為2.8米，至后墻間距3.7米。
2、棚頂。牛棚統一為鋼架梁，刷防銹漆；木檁、木椽，要求刮光。棚頂背陰面為土木結構或彩鋼結構，陽面為太陽板，也可陰陽面均采用彩鋼和太陽板混搭；要經常擦拭表面的灰塵和水，保持太陽板的清潔，以便獲得足夠的光照。
3、地基與墻體。地基深不少于50厘米，墻體為磚混結構，厚24厘米，嚴禁墻體全部采用彩鋼搭建。
4、門。門設在一側山墻，分進牛門和飼養員門。進牛門寬120厘米，高180厘米；飼養員門寬110厘米，高180厘米。
5、牛床。地面用混凝土硬化并處理成防滑毛面。舍內地面高于舍外10～20厘米。牛床長為2.8米，要有一定的坡度，近槽端高、遠槽端低，便于尿液流入排尿溝。
6、排尿溝。牛床后部設排尿溝，溝寬為50厘米，深為15厘米，并向一端傾斜坡度。
7、飼槽。飼槽設于牛床前，槽體為通槽，以固定式水泥槽*為宜。槽里側高出牛床50厘米，外側高出走道60厘米，寬70-75厘米；槽上口寬為50厘米，底部內寬為35～40厘米，槽底略呈弧形，前沿（靠牛床側）深20厘米，外沿（靠走道側）深30厘米。栓牛環用預埋鋼筋制成，一次性澆筑在混凝土牛槽上，距地面30厘米。
8、走道。牛舍槽前設飼喂通道，寬約2.3米。走道高出地平面10～20厘米，用混凝土硬化。
9、通風換氣窗、進氣口。棚頂用20厘米PVC管留通風孔，要求每間1個，排列整齊。太陽板每隔1間留1個活窗便于通風，可隨意開關。進氣口設于前墻面，距地面30厘米，設成可開關的活窗，數量與棚頂換氣孔對稱。
10、房梁支撐柱。牛舍內支撐梁柱為直徑不小于12厘米的鋼柱。支撐柱設在牛槽的前沿（走道側），內側與槽內側平，不影響通槽結構。
11、房頂支撐。棚頂背陽面為土木結構，設4道檁。向陽面為太陽板，用角鐵制作骨架，并刷防銹漆。
12、牛棚方向。根據養殖農戶院落實際，*好是坐北向南（即采光部分朝南）
一、養牛場牛舍效果圖和平面設計圖

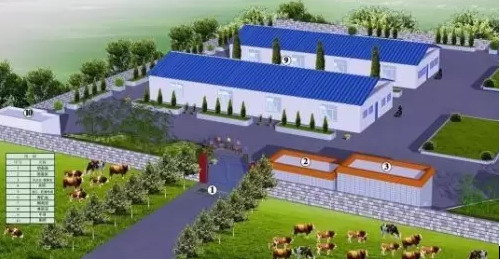

(一)牛圈舍布局
設計說明：飼養牛100頭
肉牛養殖場平面設計效果圖

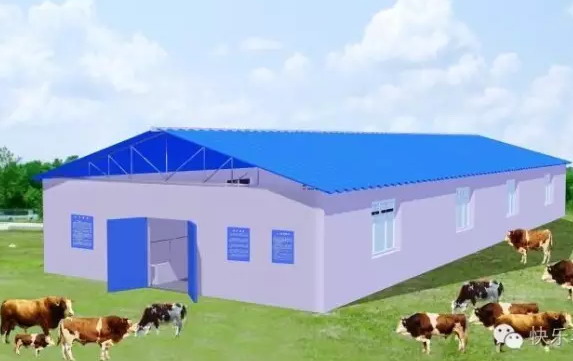

(二)封閉式牛舍單體建筑效果圖
設計說明：長27米，寬10.2米（或9.4）米，單獨飼養牛50頭。
主要優點：保暖性能好，適合海拔較高，氣溫較低的地方。
封閉式牛舍單體建筑效果圖

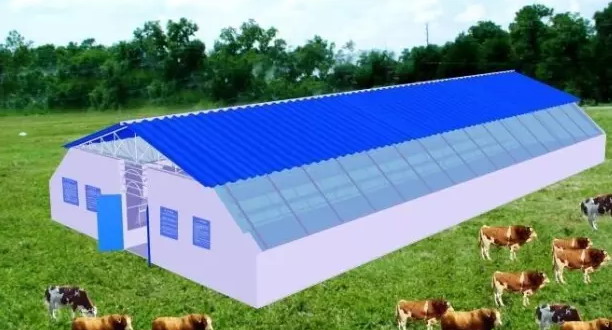

(三)暖棚式牛舍單體建筑效果圖
設計說明：飼養牛100頭，雙棟設計，單棟長27米，寬11米。
暖棚式牛舍單體建筑效果圖

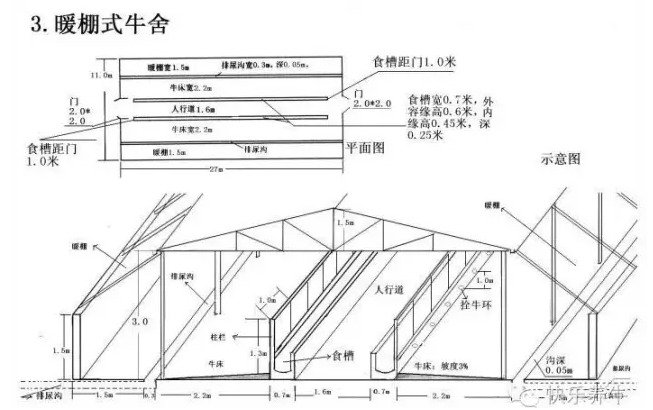

下面是暖棚式牛舍平面設計圖紙
暖棚式牛舍平面設計圖紙
牛舍內部按照分類可分為：
一、單排式牛舍
二、雙排對尾式牛舍
三、雙排對頭式牛舍
這篇文章是肉牛養殖場平面設計圖紙大全。希望對正在規劃設計自己養牛場的朋友有所幫助。
